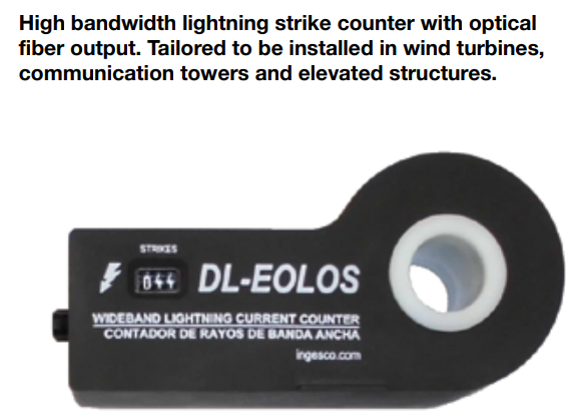

DL EOLOS K15FO
Μετρητής κεραυνικών πληγμάτων, μεγάλου εύρους με οπτική ίνα. Κατάλληλο για εγκατάσταση σε ανεμογεννήτριες, πύργοι επικοινωνίας και κατασκευές μεγάλου ύψους.
Χαρακτηριστικά:
- Ανίχνευση χαμηλών κεραυνικών ρευμάτων από 0,18kA και για μεγάλο εύρος, συμπεριλαμβανομένων τυπικών κρούσεων ανεμογεννητριών όπως περιγράφεται από το πρότυπο IEC 61.400-24
- Ανίχνευση κεραυνικών πληγμάτων που δεν ανιχνεύονται από κοινούς μετρητές.
- Μεγάλη χωρητικότητα (999 συμβάντα)
- Μόνιμο ορατό αρχείο καταγραφών των συμβάντων που ανιχνεύθηκαν.
- Απευθείας προσκόλληση στην λεπίδα της ανεμογεννήτριας (δεν απαιτείται διάτρηση)
- Δεν χρειάζεται μπαταρία ή εξωτερική τροφοδοσία (δεν απαιτείται συντήρηση)
- Ανίχνευση συμβάντος χωρίς ωμική επαφή : ο αγωγός καθόδου είναι ανέπαφος
- Μεγάλη αντοχή
- Επίπεδο προστασίας ΙΡ65
ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ:
ΚΥΜΑΤΟΜΟΡΦΗ ΡΕΥΜΑΤΟΣ: ΑΠΟ 8μs ΕΩΣ 20.000μs
ΕΥΡΟΣ ΕΝΤΑΣΗΣ ΡΕΥΜΑΤΟΣ: ΑΠΟ +-180Α ΕΩΣ +-200KA
ΑΤΡΟΣΙΑ ΣΕ ΚΕΡΑΥΝΙΚΟ ΡΕΥΜΑ 10/350μs :+-200kA
ΕΥΡΟΣ ΜΕΤΡΗΣΕΩΝ: 0 ΕΩΣ 999 ΣΥΜΒΑΝΤΑ (ΕΠΑΝΑΦΟΡΑ ΣΤΑ 000 ΣΥΜΒΑΝΤΑ)
ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ: -20οC ΕΩΣ 60οC
ΕΠΙΠΕΔΟ ΠΡΟΣΤΑΣΙΑΣ: ΙΡ 65
ΔΙΑΣΤΑΣΕΙΣ: 139 Χ 44 Χ 68 mm
ΒΑΡΟΣ: 770 gr
ΔΙΑΜΕΤΡΟΣ ΤΡΥΠΑΣ: 22 mm
ΕΞΟΔΟΣ: SMA ΣΥΝΔΕΣΗ ΣΤΗΝ POF ΟΠΤΙΚΗ ΙΝΑ
DL EOLOS FO-RCVR-3CH
ΔΕΚΤΗΣ ΕΠΙΚΟΙΝΩΝΙΑΣ ΓΙΑ ΤΟ DL EOLOS K15F0
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
- ΤΡΕΙΣ ΑΠΟΜΟΝΩΜΕΝΟΙ Ν.Ο. ΕΞΟΔΟΙ ΡΕΛΕ ΜΕ ΚΟΙΝΟ ΑΚΡΟΔΕΚΤΗ
- ΜΕΓΑΛΗ ΑΝΤΙΣΤΑΣΗ ΕΝΑΝΤΙ ΕΞΩΤΕΡΙΚΩΝ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΩΝ ΠΑΡΕΜΒΟΛΩΝ
- ΤΥΠΟΠΟΙΗΜΕΝΗ ΕΙΣΟΔΟΣ ΙΣΧΥΟΣ
- ΟΙ ΣΥΝΔΕΣΜΟΙ ΕΙΝΑΙ ΑΝΘΕΚΤΙΚΟΙ ΣΤΟΥΣ ΚΡΑΔΑΣΜΟΥΣ - ΔΟΝΗΣΕΙΣ
- ΑΜΕΣΗ ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΡΑΓΑ DIN 35mm
- ΟΠΤΙΚΗ ΕΝΔΕΙΞΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ
- ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΑΠΟ -20ΟC ΕΩΣ 60OC
- ΔΙΑΤΙΘΕΤΑΙ ΣΕ ΤΡΙΑ ΚΑΝΑΛΙΩΝ (A,B,C) (REF: 430023) ΚΑΙ ΣΕ ΕΝΑ ΚΑΝΑΛΙ (REF: 430025)
ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ:
ΠΑΡΟΧΗ: 24V
ΥΠΟΣΤΗΡΙΖΟΜΕΝΟΙ ΜΕΤΡΗΤΕΣ: 3 X DL EOLOS K15FO
POF ΟΠΤΙΚΗ ΙΝΑ: SMA ΣΥΝΔΕΣΜΟΣ
ΕΞΟΔΟΙ ΡΕΛΕ: 3
ΡΕΥΜΑ ΕΞΟΔΟΥ ΤΟΥ ΡΕΛΕ: 0,5Α
ΤΑΣΗ ΕΞΟΔΟΥ ΓΙΑ ΚΑΘΕ ΡΕΛΕ: 200V
ΜΕΓΙΣΤΗ ΙΣΧΥΣ ΕΞΟΔΟΥ ΓΙΑ ΚΑΘΕ ΡΕΛΕ: 10W
ΤΑΣΗ ΔΙΑΚΟΠΗΣ ΜΕΤΑΞΥ ΑΝΟΙΧΤΩΝ ΕΠΑΦΩΝ ΤΟΥ ΡΕΛΕ: 250V
ΤΕΛΙΚΗ ΠΡΟΣΤΑΣΙΑ: ΙΡ20
ΥΛΙΚΟ ΠΕΡΙΒΛΗΜΑΤΟΣ: UL94-V0 (ΕΠΙΒΡΑΔΥΝΤΙΚΑ ΦΛΟΓΑΣ)
Ο μετρητής κεραυνικών πληγμάτων DL EOLOS K15FO (IEC 61.400-24) παρουσιάζει ένα συμπαγές και στιβαρό σχεδιασμό, ειδικά προσαρμοσμένο για την ανίχνευση κεραυνών σε συστήματα προστασίας ανεμογεννητριών και κατασκευές μεγάλου ύψους. Κάθε κεραυνοπληξία μετατρέπεται σε σήμα που μέσω της οπτικής ίνας οδηγείται στον δέκτη. Ο μετρητής DL EOLOS K15FO δεν χρειάζεται εξωτερική τροφοδοσία για να λειτουργήσει, καθώς χρησιμοποιεί τεχνικές για τη σύλληψη ενέργειας από το ρεύμα κεραυνού που κυκλοφορεί μέσω του αγωγού καθόδου. Ο μαγνητικός αισθητήρας που βρίσκεται μέσα στον μετρητή επιτρέπει να ανιχνεύσει το ηλεκτρικό ρεύμα κεραυνού χωρίς την ανάγκη ηλεκτρικής επαφής. Τα χαρακτηριστικά λειτουργίας του, η στιβαρή και ερμητική κατασκευή του επιτρέπει στο DL EOLOS K15FO να παρέχει αξιόπιστη, σταθερή λειτουργία, χωρίς συντήρηση. Ο δέκτης πραγματοποιεί ανάλυση των σημάτων που λαμβάνονται μέσω των οπτικών ινών σε πραγματικό χρόνο για να αποφευχθεί η δημιουργία σφαλμάτων. Μεγάλης τάσης σήματα που λαμβάνονται μέσω ενός δέκτη μετατρέπονται σε χαμηλής τάσης ηλεκτρικά σήματα.
